ガスダンパー式大型畳下開口ハッチ  詳細内容

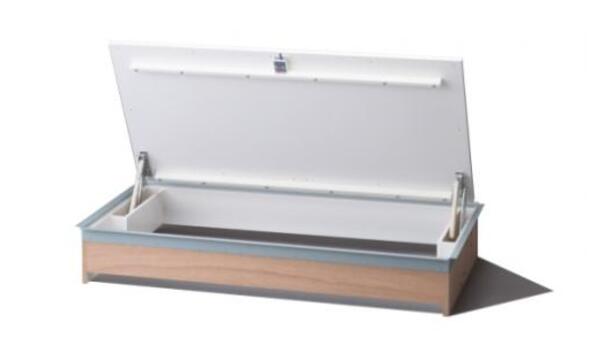

ガスダンパー式大型畳下開口ハッチ

製品名

ガスダンパー式大型畳下開口ハッチ

品番 RTH-165G
寸法(mm)

W : 1630

D : 860

H : 244

本体価格

¥146,000/台

製品説明

・材質外装 : ラワン合板
・材質内装 : プリント合板(白)
・枠材質 : 鉄
・製品重量 : 約34kg
・開閉角度 : 約70°



床開口寸法(mm)

W : 1640

D : 870

製品特長

・和室の地下室への入口に最適です。

・本製品はフタ板開閉方法に特徴があり、隣り合う半帖畳2枚が同時に開閉する製品となります。

・関東間、中京間、関西間等のような1帖畳にはご使用できません。ただし、フタ板開閉場所のみ半帖畳の場合はご使用できます。

・ガスダンパー仕様で天板(畳付き)開閉操作が容易です。

・自動車のハッチバックの様な開閉操作感と閉じた天板に乗ってもヒンジ金具やガスダンパーに負荷の掛からない構造です。

・天板最大開き時は天板が自立します。天板を支える棒(つっかえ棒)等の二次作業が必要なく、作業忘れによる不測の事態が防げます。
・周囲の畳にコジル事なく開閉可能な当社独自のヒンジ金具を採用しております。
・セット例は、フタ板開閉角度とステップの立て掛け角度がほぼ同じため平行に昇降できます。立て掛け角度は≪参照品番 : UDS-□□ENをご参照ください。

設計上のご注意
・別売【特注】アルミ製床下昇降ステップをご採用の場合、ハシゴ受け金具は必ず現地手配の強固な下地材に固定してください。
ハッチ本体への固定は強度不足を起こし事故や故障の原因となります。

備考

施工方法はお問い合わせください。

畳が開閉するため、ハッチ上部の畳の納まりを若干ゆるめに採寸し設置してください。目安はテレホンカードの厚みくらいの隙間です。

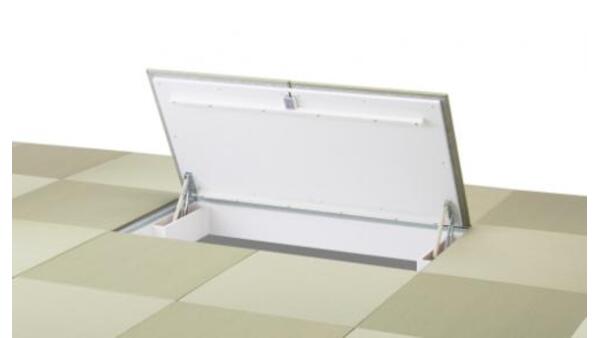

写真中の畳材は現地手配です。

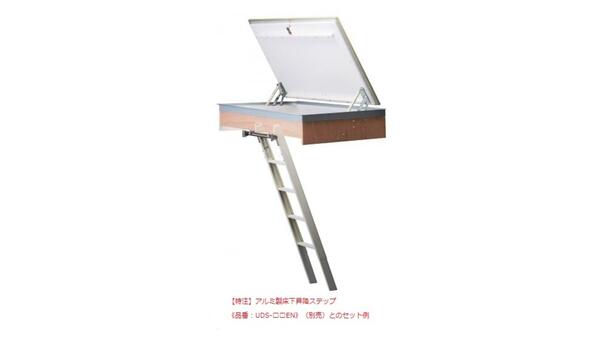

セット例について(写真右)
【特注】アルミ製床下昇降ステップは

≪品番 : UDS-□□EN別売です。

よくあるご質問

・本製品は半帖畳(畳厚40mm以下)対応です。

※本体価格には、運賃・施工費・消費税などは含まれておりません。
※製品改良のため予告なく変更する場合がございます、あらかじめご了承ください。
※製品画像と実物では色・材質感が異なる場合がございます、あらかじめご了承ください。
※掲載製品には使用場所・用途などを制限・限定するものがあります。選定の際は必ず用途をご確認ください。
