ガスダンパー式床下開口ハッチ  詳細内容

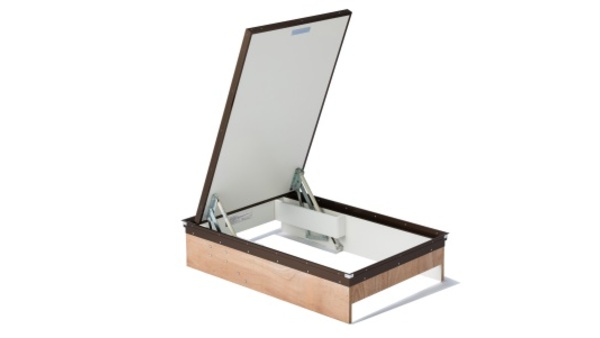

ガスダンパー式床下開口ハッチ

製品名

ガスダンパー式床下開口ハッチ

品番 NFH-80GA
寸法(mm)

W : 810

D : 1207

H : 264

本体価格

¥134,800/台

製品説明

・材質外装 : ラワン合板
・材質内装 : プリント合板(白)
・枠材質 : アルミ(アルマイトブロンズ)
・製品重量 : 約25kg
・開閉角度 : 約70°



床開口寸法(mm)

W : 795

D : 1192

製品特長

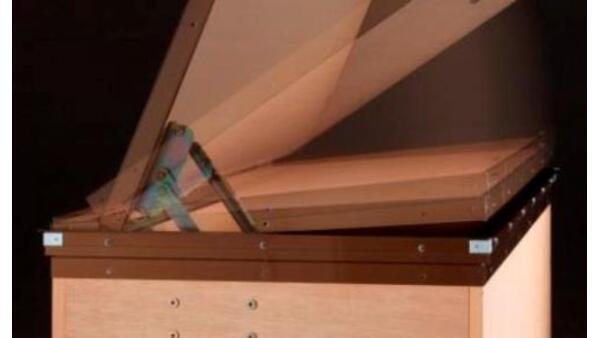

・ガスダンパー仕様で天板開閉操作が容易です。

・自動車のハッチバックの様な開閉操作感と閉じた天板に乗ってもヒンジ金具やガスダンパーに負荷の掛からない構造です。
・天板最大開き時は天板が自立します。天板を支える棒(つっかえ棒)等の二次作業が必要なく、作業忘れによる不測の事態が防げます。

・天板を取り外す事無くご使用頂けるため、フロア材の傷付けおよび床下への天板落下がありません。
・天板が縦に開きます、階段を設置することで地下室への入口になります。
・開口が大きいので出入りが容易です。

・簡易の鍵付き回転取手仕様です。

・製品天板は厚天板仕様のため天板裏側の鋼製補強材が不要です。そのため床鳴り、タワミ等が発生しにくい構造になっております。
・セット例は、天板開閉角度とステップの立て掛け角度がほぼ同じため平行に昇降できます。立て掛け角度は≪参照品番 : UDS-□□ENをご参照ください。

設計上のご注意
・受けパイプは必ず現地手配の強固な下地材に固定してください。
ハッチ本体への固定は強度不足を起こし事故や故障の原因となります。

備考

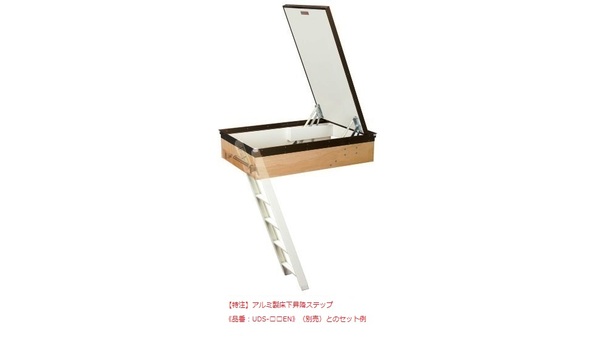

※セット例について
【特注】アルミ製床下昇降ステップ(写真右)は
≪品番 : UDS-□□EN別売です。



写真中のフロアー材は現地手配です。

よくあるご質問

・本製品は12mm、15mmのフロアー材(現地手配)対応になっております、現場確認をお願い致します。

・12mmのフロアー材をご使用の場合は、調整板(製品同梱の2.5mm厚の合板)をご使用ください。

・クッションフロアーの場合は、総厚34.5mmになるよう現場で調整材(別途)をご用意ください。

※本体価格には、運賃・施工費・消費税などは含まれておりません。
※製品改良のため予告なく変更する場合がございます、あらかじめご了承ください。
※製品画像と実物では色・材質感が異なる場合がございます、あらかじめご了承ください。
※掲載製品には使用場所・用途などを制限・限定するものがあります。選定の際は必ず用途をご確認ください。
